淺談機架式智能電源分配器的能源管理（二）

3）分離安裝型

垂直安裝型機架式智能型電源分配器雖有端口多的優勢，但很多數據中心的管理者會覺得它的體積太大，有時服務器體積比較大時會因?yàn)檫^大的智能型電源分配器而無法安裝，垂直安裝的智能型電源分配器在某些較小的機架安裝時也會影響走線的空間及機架的散熱，如圖3所示。

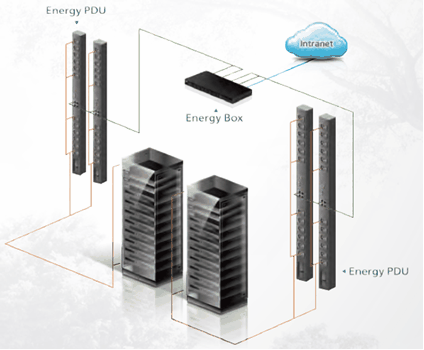

圖3 分離安裝型

較多的端口雖然是優勢，但許多數據中心管理者也擔心一旦智能型電源分配器的量測或數據傳輸?shù)哪�塊故障，則需要把所有端口上的服務器停機才可以做智能型電源分配器的更換。

針對對垂直安裝型智能型電源分配器的疑慮，ATEN宏正推出了分離安裝型的智能型電源分配器，分離安裝型的設計是將量測及通訊功能*成為一個分離式的顯示盒，數據中心可將此顯示盒裝在機架的前方或后方，而搭配用的垂直安裝型電源分配器因?yàn)椴缓�量測及通訊模塊，所以體積幾乎和傳統非智能型的電源分配器一樣，所以如果對電源分配器的體積特別注重的數據中心，分離安裝的智能型電源分配器會是一個不錯的選擇。

另外因?yàn)榱繙y及通訊功能位于一個*的顯示盒中，一但故障也可于電源分配器送電的情況底下做更換，電源分配器不需要斷電，伺服也不需要停機。所以如果需要垂直安裝型多個端口的特點，又不希望空間及穩定性受影響則分離安裝型會是一個最佳的選擇。

2、機架式智能電源分配器保護機制

前文所述的過載跳閘一直是數據中心最大的夢魘，許多智能型電源分配器廠商也提供了各種不同的解決方案，最常見的是在每個端口上各加裝一個小容量的保險絲，但這種解決方案將使各端口無法使用電力密度較高的服務器，如刀片服務器，因?yàn)槊慷丝诘碾娏饕驯幌拗朴谳^小的范圍，而且往往保險絲溶斷后臨時很難找到合適備用的保險絲，如果誤用了規格不符的保險絲，將造成數據中心更大的危險。

ATEN宏正使用了智能型電源分配器的量測及開關控制的功能，提出了一種主動式過載保護的功能，智能型電源分配器會自動偵測哪一個端口是最后開機的服務器。經過智能型電源分配器本身精密量測及快速運算后，如果判斷這最后開機的服務器有可能會造成電源分配器跳閘，則會在跳閘發生前,主動將這臺最后開機的服務器斷電，以保護其它已經在運算中的服務器不會因跳閘而不預警斷電造成數據中心的重大損失。而被斷電的最后一臺服務器，因?yàn)椴艅傞_機或甚至于開機尚未完成，對數據中心并不會造成任何損失，如圖4所示。

 圖4 機架式智能電源分配器保護機制

3、機架式智能電源分配器防脫鎖功能

數據中心服務器電源線的松脫一直是一個很嚴重的問題，主要原因有兩個。第一是機架布線等施工時不慎碰落電源線，幾乎每個數據中心施工人員都有這類的經驗，再來就是電源線懸掛太久造成松脫，這種問題一般常見于刀片服務器大電流的C19插頭上，因此各智能型電源分配器廠商針對電源線防脫鎖均有不同的解決方案，最常見的解決方案就是在電源分配器上預留卡口孔，但這種解決方案就必須要向電源分配器廠商購買配置有特殊卡口的電源線，而原本服務器所附的電源線就無法使用了。

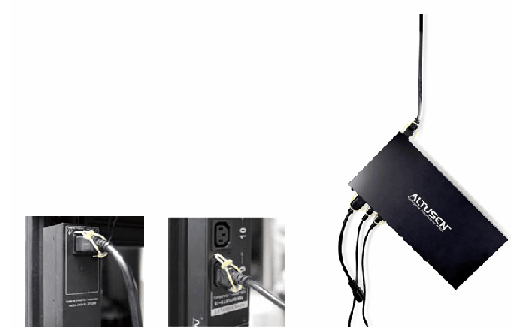

圖5 智能型電源分配器的Lok U Plug設計
